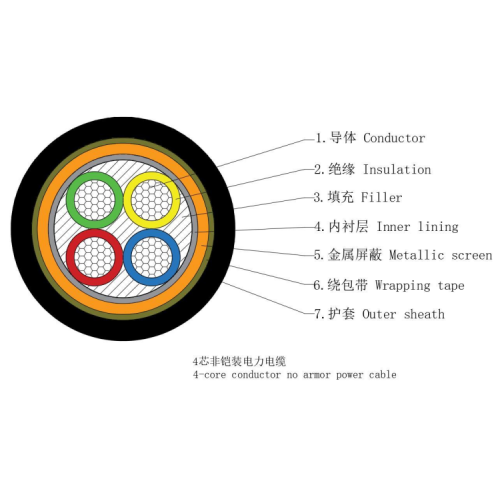

Superaquecimento do cabo de alimentação de baixa tensão? 3 erros de instalação que você está cometendo

Você toca o cabo de alimentação de baixa tensão que alimenta seu painel de controle. Está quente – não quente, quente. Seu primeiro pensamento é sobrecarga. Mas depois de verificar o amperímetro, tudo parece normal. Então, por que esse cabo está cozinhando?

Observei eletricistas cometerem os mesmos três erros durante vinte anos. Aqui está o que eles erram.

Erro 1: agrupamento apertado de cabos sem redução de capacidade

Um cabo de alimentação de baixa tensão dissipa o calor através de sua capa para o ar circundante. Mas quando você amarra dez cabos em um pacote apertado com zíperes em cada pé, os cabos internos recebem fluxo de ar zero. Esses condutores intermediários podem ficar 20°C mais quentes que os condutores de superfície. O isolamento envelhece duas vezes mais rápido. Então, um dia – curto-circuito. A solução? Deixe espaços de ar. Use bandeja de escada com espaços. Ou reduza sua ampacidade em 40% para pacotes apertados.

Erro 2: passar energia ao lado do cabo de controle no mesmo conduíte

Este me mata. Alguém puxa um cabo de alimentação de baixa tensão e um cabo de controle pelo mesmo conduíte de aço. O cabo de alimentação emite calor e ruído eletromagnético. O cabo de controle é frito por ambos. O isolamento do cabo de controle amolece devido ao calor conduzido e, em seguida, uma tensão de indução de 480 V aparece na linha do sensor de 24 V. Boom – cartão PLC derretido. Mantenha pelo menos 30 centímetros entre os cabos de alimentação e de controle. Ou use uma divisória de aço separada na bandeja.

Erro 3: Ignorar as especificações de torque de terminação

Um cabo de alimentação de média tensão recebe atenção cuidadosa na terminação. Mas um cabo de alimentação de baixa tensão? Os caras simplesmente abaixam a alça até o pulso clicar. O torque excessivo estica os fios condutores, criando um ponto de alta resistência sob a cabeça do parafuso. Esse ponto esquenta sob carga. O calor desce pelo núcleo do cabo, cozinhando o isolamento por dentro. Use uma chave de torque em cada terminal de alimentação – mesmo para 12 AWG. A especificação é geralmente de 35 polegadas-libras, não "forte".

Seu cabo de alimentação de média tensão pode receber o tratamento de tapete vermelho com cones de tensão e testes de megôhmetro. Mas as falhas nos cabos de alimentação de baixa tensão causam mais tempo de inatividade simplesmente porque ninguém as respeita. Trate seus cabos de 480 V como se fossem de 15 kV. Verifique o agrupamento, separe-o da fiação de controle e aperte cada terminal.

Um cabo legal é um cabo feliz. Um cabo feliz mantém sua planta funcionando depois das 17h. Não deixe que uma instalação desleixada defina seu próximo incêndio.
