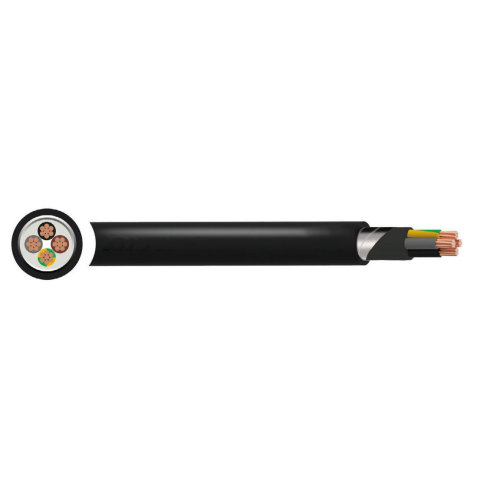

Por que seu cabo de alimentação MV e LV falhou na curva – Erros mínimos de raio de curvatura

O verdadeiro culpado foi o raio de curvatura.

O que é raio de curvatura mínimo?

Todo O cabo de alimentação MT&BT tem um raio de curvatura mínimo – a curva mais estreita que pode tolerar sem danos. Para a maioria dos cabos de média tensão, isso representa 8 a 12 vezes o diâmetro do cabo. Para baixa tensão, 6 a 8 vezes. Dobre com mais força do que isso e estique os fios de cobre na parte externa da curva e comprima o isolamento na parte interna. O isolamento desenvolve microfissuras. O estresse de tensão encontra essas rachaduras. Meses depois, o cabo falha.

O erro de campo

Os extratores geralmente dobram os cabos para caber em caixas de junção, em cantos ou através de cotovelos de conduíte. Eles usam músculos, não matemática. Um cabo de alimentação MV e LV de 2 polegadas de diâmetro precisa de um raio de curvatura mínimo de 16 polegadas (8x de diâmetro). Um cotovelo de conduíte padrão de 90 graus tem um raio de cerca de 30 centímetros. Isso é muito apertado. O cabo é forçado para dentro, o isolamento se estica e o relógio de falha começa a contar.

Como outros cabos se comparam

Um O cabo de armazenamento de energia dentro de um rack BESS pode tolerar uma curvatura mais apertada – geralmente de 5 a 6 vezes o diâmetro – porque possui fios mais finos e isolamento mais flexível. Um cabo com isolamento aéreo esticado entre postes não está dobrado; ele fica reto ou com curvas de raio muito grande. Mas o cabo de alimentação MV&LV é rígido. Trate-o como vergalhão, não como corda.

A correção

• Antes de puxar, meça o diâmetro do cabo. Calcule o raio de curvatura mínimo (diâmetro × 8 para MV). Escreva na bobina.

• Use cotovelos de varredura (raio longo) em vez de cotovelos padrão. Uma varredura de raio de 24 polegadas vale o custo extra.

• Nunca dobre o cabo de alimentação de MT e BT manualmente em um canto afiado. Use um dobrador de cabos ou uma polia de grande diâmetro.

• Inspecione cada curva antes de preencher. Se você notar uma dobra ou um ponto achatado, corte-o e emende-o.

Custo do mundo real

Um data center teve três falhas em cabos de energia de MT e BT em dois anos. Tudo nas curvas. Depois de investigar, eles encontraram instaladores usando corpos de conduíte padrão (raio estreito) para alimentadores de 500kcmil. A mudança para varreduras de raio grande eliminou as falhas. Diferença de custo por curva: $ 50. Custo de cada falha: US$ 15.000.

Seu cabo de alimentação MV&LV é resistente, mas não é flexível. Respeite o raio de curvatura. Meça antes de puxar. Seu cabo durará décadas, não meses.
