Cabo especial de energia eólica blindado de par trançado elimina interferência EMI em sistemas de controle de turbina

Pergunte a qualquer engenheiro de manutenção de turbinas eólicas sobre a falha mais evasiva e ele apontará para falhas intermitentes no sinal de controle que não aparecem nos registros de diagnóstico. A causa? Interferência eletromagnética de inversores de alta potência, frequências de comutação na faixa de 2 a 20 kHz e o grande comprimento dos cabos de energia que passam ao longo de linhas de controle sensíveis dentro da nacela e da torre. Numa turbina de 3 MW, o cabo de saída do gerador pode transportar 3.000 amperes a 690 volts, gerando campos magnéticos que induzem ruído nos fios de sinal adjacentes. Esse ruído se traduz em comandos de pitch falsos, leitura incorreta de sensores de temperatura e, no pior dos casos, desligamentos de emergência que custam milhares de dólares em perda de produção.

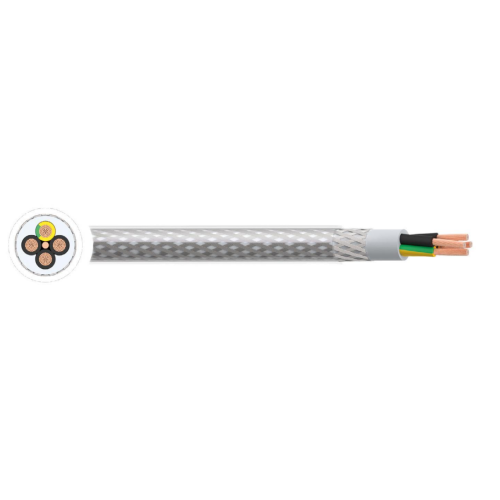

O cabo especial para energia eólica projetado para esses ambientes combate a EMI em sua origem — e ao longo de seu caminho. A principal inovação é a construção de par trançado combinada com uma folha geral ou blindagem trançada. Torcer os dois condutores garante que qualquer interferência externa se acople igualmente em ambos os fios, permitindo que o receptor de sinal diferencial na extremidade do controlador rejeite o ruído de modo comum. A blindagem, normalmente trançada de cobre estanhado com cobertura de pelo menos 85%, absorve a energia irradiada e a desvia para o solo. Esta abordagem dupla reduz a EMI por um fator de 40 a 60 dB em comparação com cabos não blindados, conforme confirmado em testes de campo em turbinas terrestres no Texas e em instalações offshore no Mar do Norte.

O isolamento e o revestimento são igualmente críticos. O polietileno reticulado (XLPE) ou a borracha de silicone de alta qualidade proporcionam estabilidade térmica em uma faixa de -40°C a +120°C, enquanto os compostos retardadores de chama sem halogênio atendem aos padrões de segurança contra incêndio offshore. Projetos resistentes à torção, testados em 50.000 ciclos de flexão, mantêm a integridade da blindagem à medida que a nacela gira e as lâminas se inclinam.

Embora a supressão de EMI seja fundamental no setor eólico, outros segmentos de energia renovável enfrentam desafios diferentes. O cabo especial de energia solar prioriza a resistência aos raios UV, às intempéries externas e à resistência à tensão CC – geralmente classificada em 1,5 kV CC com isolamento de polietileno reticulado – mas raramente lida com o ruído de comutação de alta frequência que assola as turbinas eólicas. Enquanto isso, o cabo de armazenamento de energia que conecta os racks de baterias aos inversores lida com correntes CC massivas com jaquetas flexíveis e retardadoras de chamas, com foco na prevenção de fuga térmica e baixas emissões de fumaça, em vez de blindagem EMI. Cada cabo é projetado especificamente para seu domínio específico.

Para os operadores de parques eólicos, a lição é clara: cabos de controle baratos e sem blindagem podem passar no comissionamento inicial, mas a primeira tempestade elétrica ou falha no inversor revelará sua vulnerabilidade. O cabo especial de energia eólica blindado de par trançado não é uma atualização opcional – é a diferença entre megawatts-hora confiáveis ​​e um técnico de serviço subindo uma torre de 100 metros à meia-noite para perseguir falhas fantasmas. Numa indústria onde o tempo de atividade é medido em decimais de um ponto percentual, essa diferença é importante.
